Башенные градирни

Башенные градирни с естественной тягой

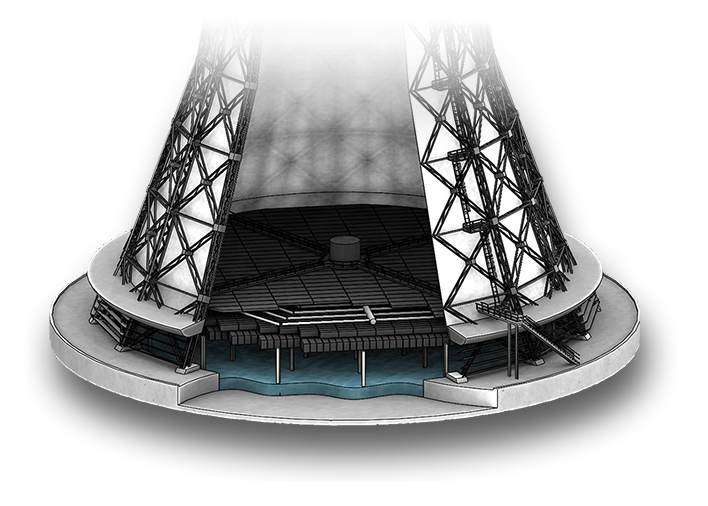

Основные элементы конструкции

Для просмотра наведите курсор на название в перечне

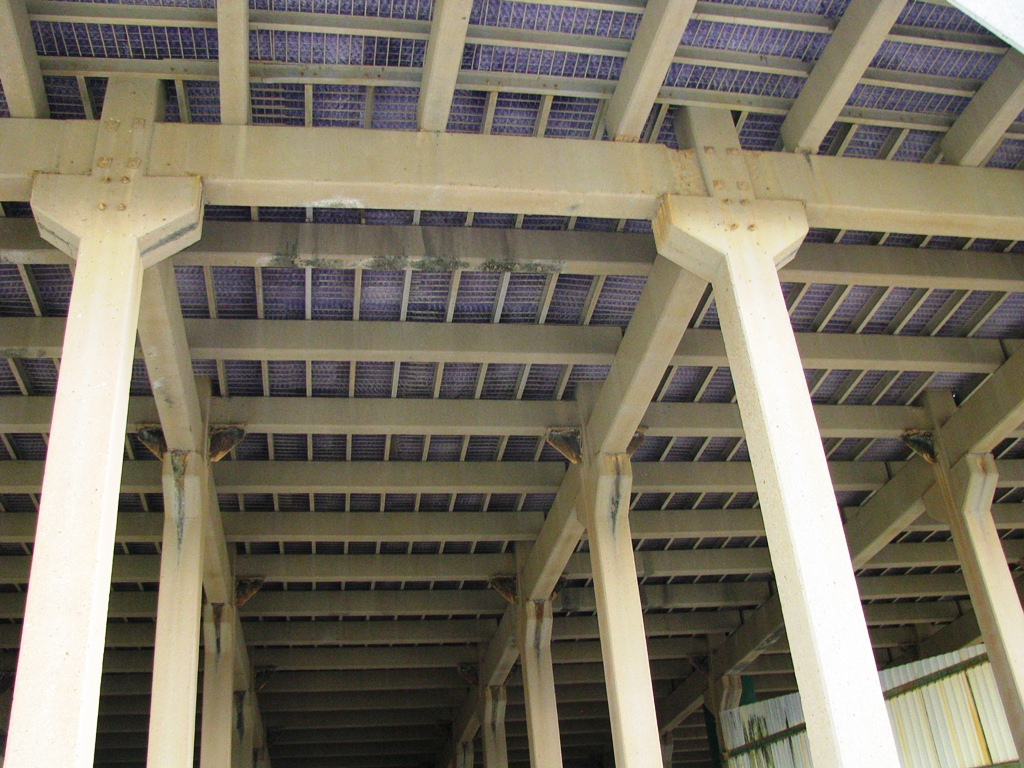

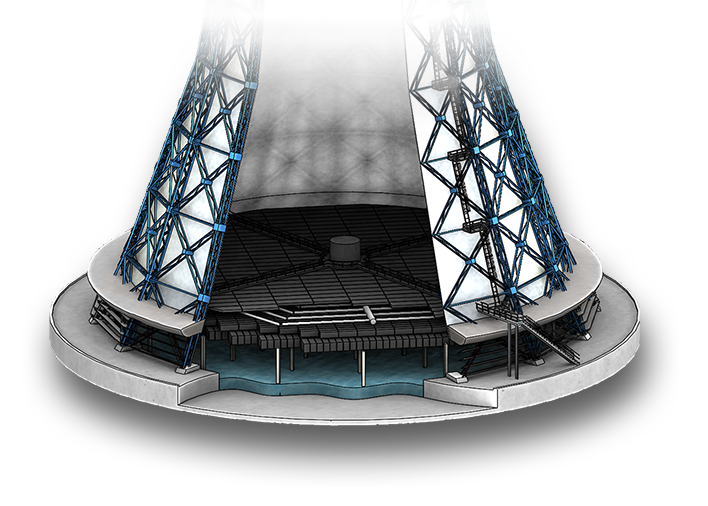

Несущие Конструкции

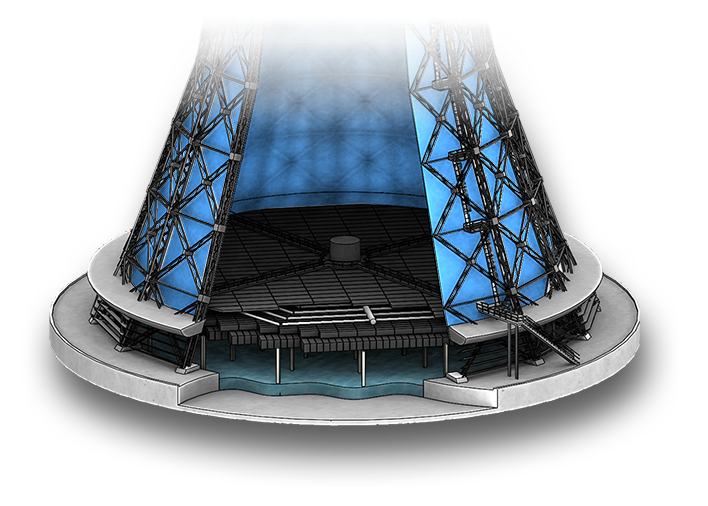

Обшивка

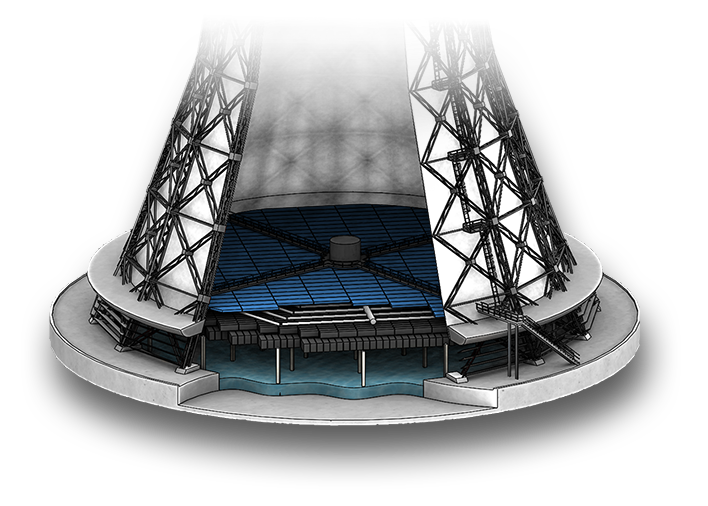

Водоуловитильное устройство
Водораспределительная система

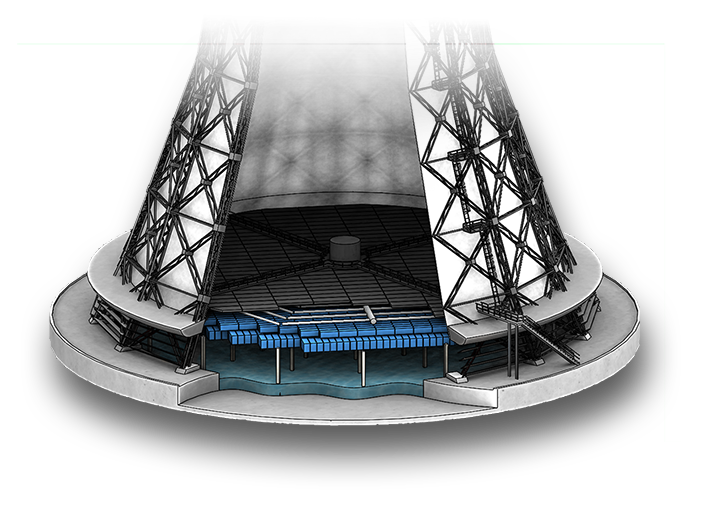

Оросительное устройство

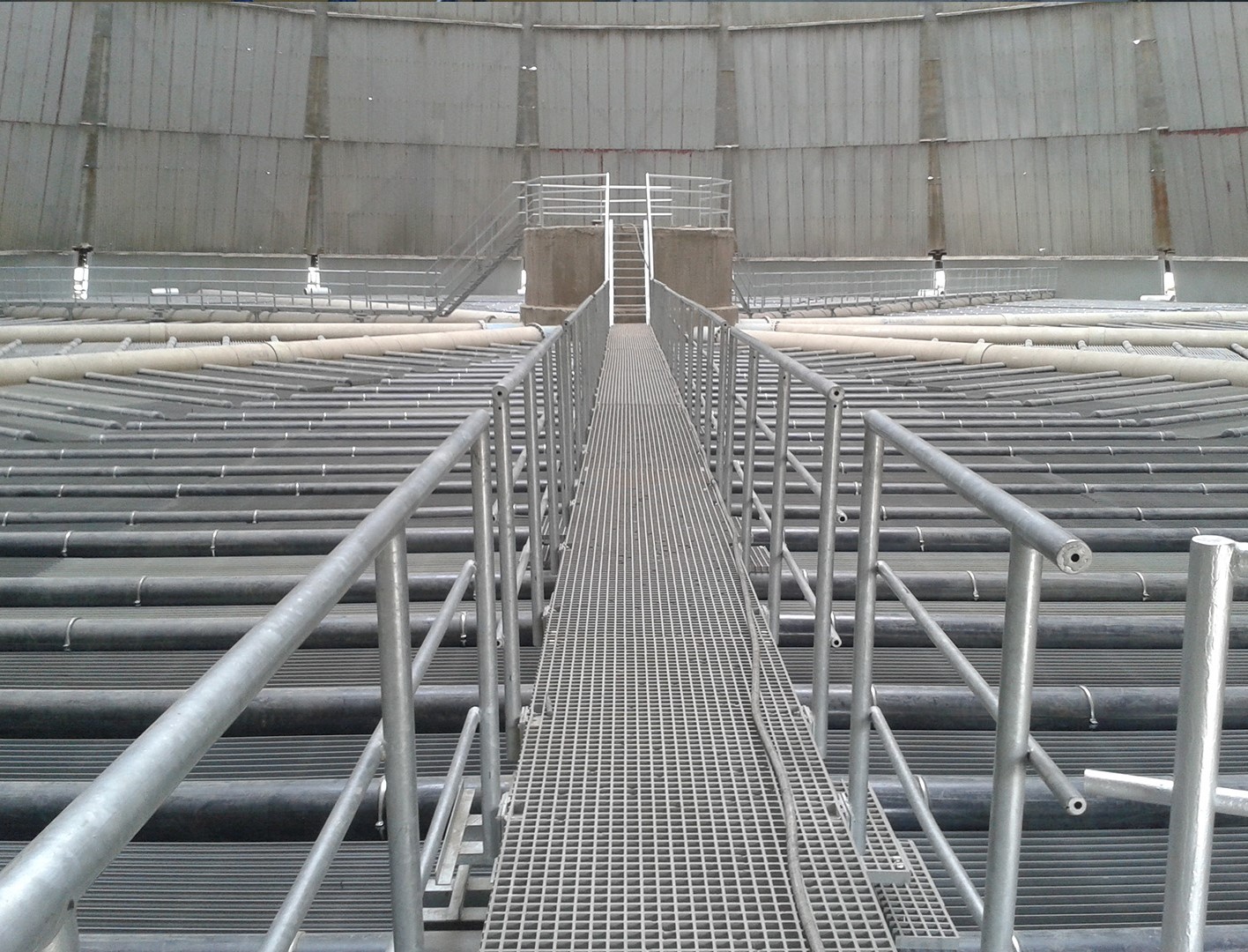

Смотровые мостики

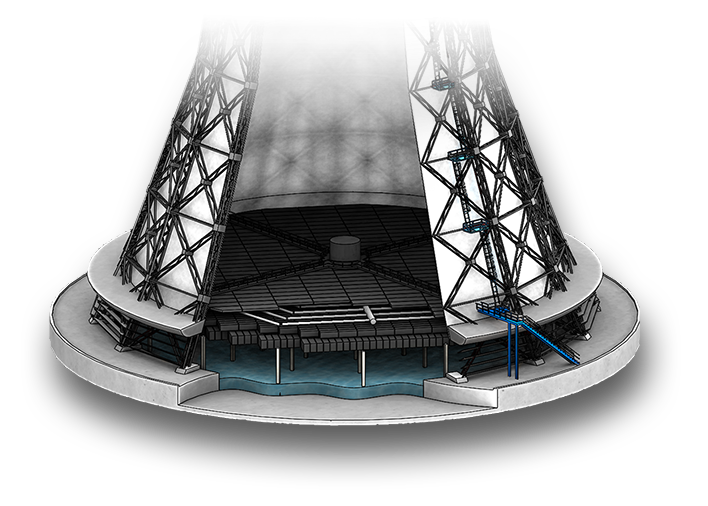

Лестница

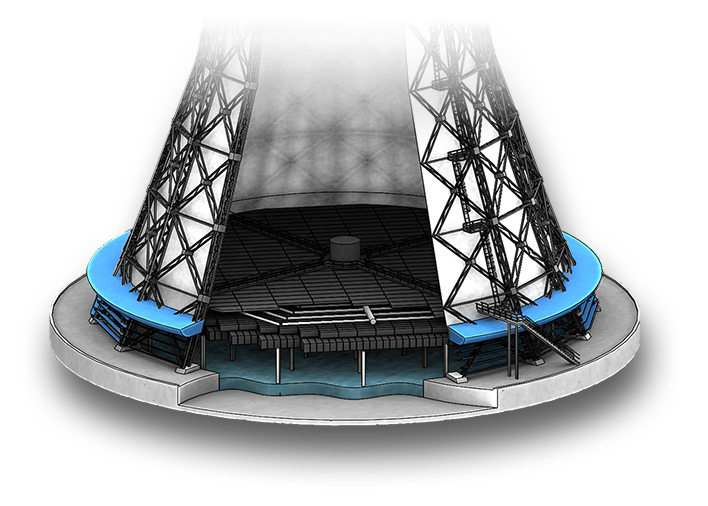

Воздухорегулирующее устройство
Водосборный бассейн

Общие характеристики

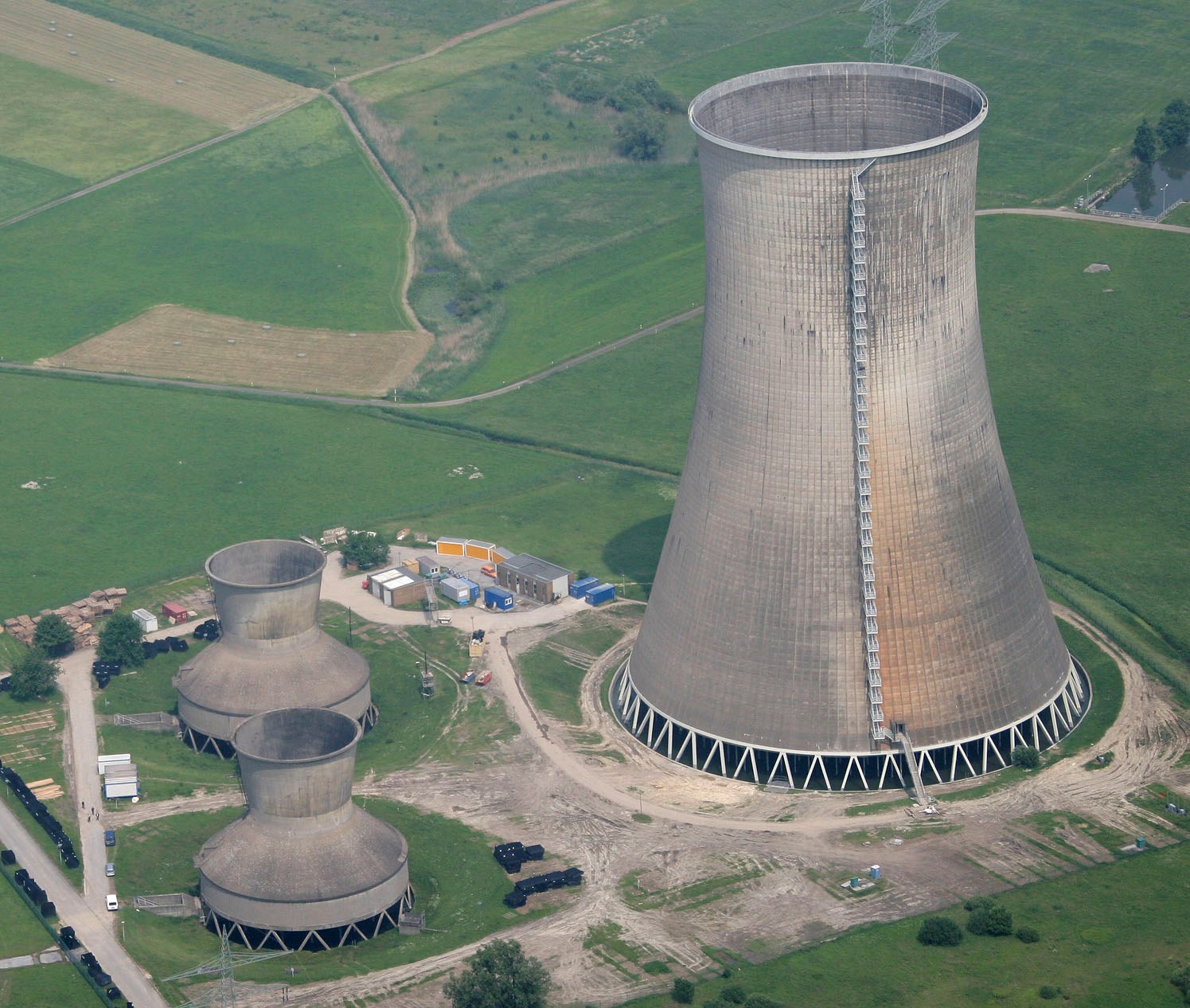

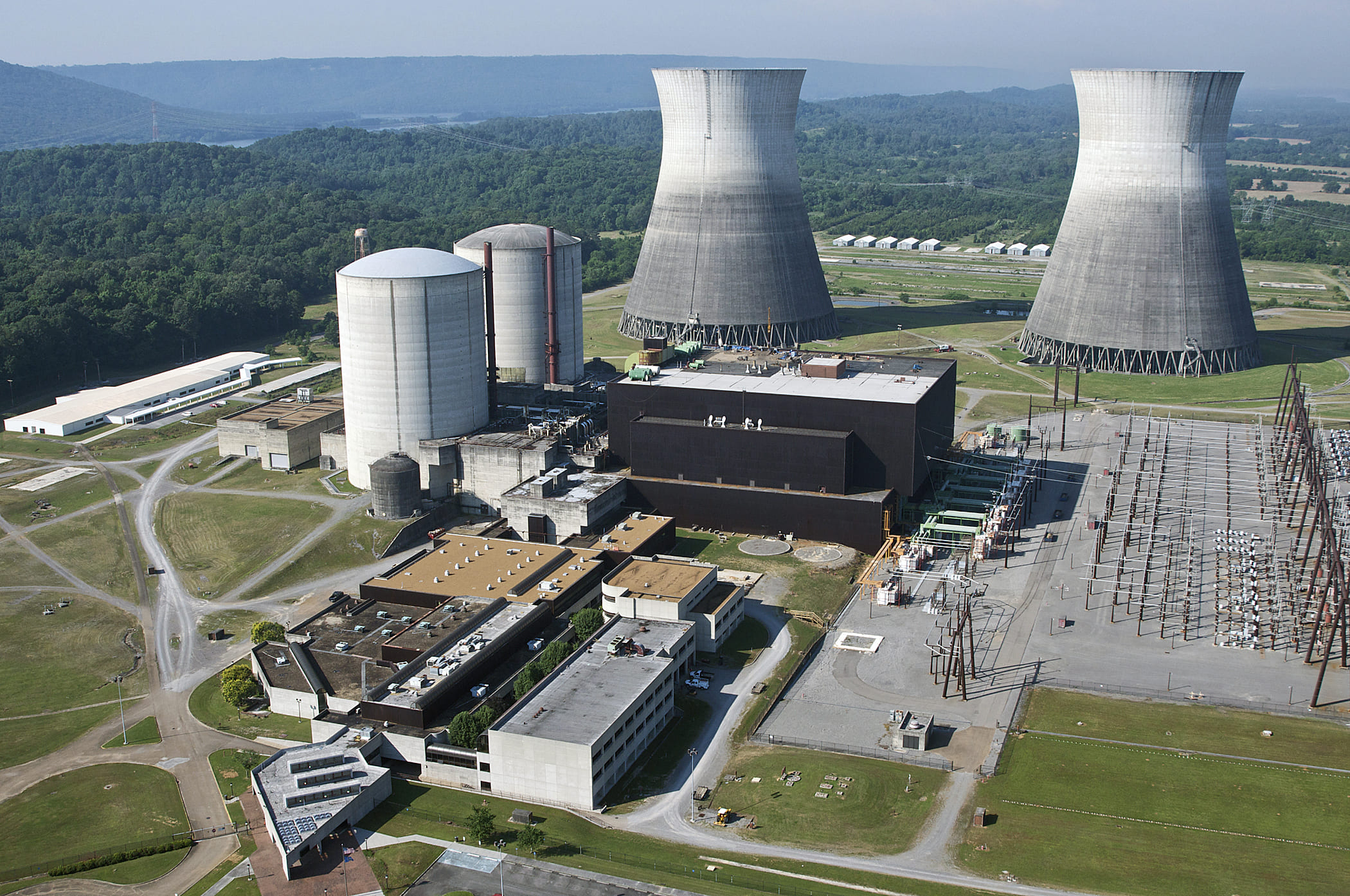

Башенные градирни используются для охлаждения больших объемов воды ТЭС или АЭС. В башенных градирнях конвекция воздуха осуществляется за счет естественной тяги или ветра. Высота градирен, изготовленных из бетона, может достигать 100 метров. Площадь орошения в таком случае будет достигать 3500 кв.м.
Башенную градирню целесообразно использовать на больших промышленных предприятиях. Площадь сечения башни должна занимать не менее 30—40% площади оросителя. Башни градирен средней и малой производительности могут иметь очень разнообразную форму: цилиндрическую, усеченного конуса или в виде усеченной многогранной пирамиды. Башенные градирни обычно выполняются в виде оболочек гиперболической формы, которая оптимальна по условиям внутренней аэродинамики и устойчивости.
Вытяжные башни работают в очень тяжелых условиях: оболочка башен находится под воздействием влажного теплого воздуха в градирне и холодного воздуха снаружи в зимний период, на внутренних поверхностях образуется конденсат. Таким образом, важен выбор материала. Опыт применения железобетона в градирнях показывает, что оболочки башен вследствие насыщения бетона изнутри влагой и многократного замерзания и оттаивания его под влиянием температур наружного воздуха в зимний период интенсивно разрушаются. Металлические каркасно-обшивочные башни строят в районах с суровым зимним климатом. Они имеют пирамидальную форму с основанием в виде многоугольника или квадрата. Деревянный каркас используют в градирнях, имеющих небольшую площадь.

Плюсы башенных градирен:
— экономичность (не нужна электроэнергия);
— простота эксплуатации;
— размещение близко к промышленному объекту.

Минусы:
— большая площадь для постройки;
— большая стоимость.
